換気関連器具

換気関連器具とは

換気関連器具とは、
農業用ハウスで換気を行う際に、
換気開口部の開閉、フィルムの巻き上げ、
外気導入、換気の自動化などを補助する器具・機器の総称として、
このページでは扱います。

「換気関連器具」は、規格上の統一された製品分類名ではありません。

施設園芸では、
ハウスのサイド、谷部、天窓、妻面などを開閉して行う自然換気と、
換気扇などを使用して空気を入れ替える強制換気があります。

換気関連器具には、
サイドフィルムを巻き上げる巻上げ機、
巻上げパイプ、フィルム固定具、
電動巻上げ装置や制御機器、
外気を取り入れる機器などがあります。

なお、循環扇による空気循環と換気は同じではありません。
循環扇は主にハウス内部の空気を動かす機器であり、
それだけでは施設内外の空気交換は行われません。

換気関連器具の主な種類

巻上げ機・巻上げパイプ

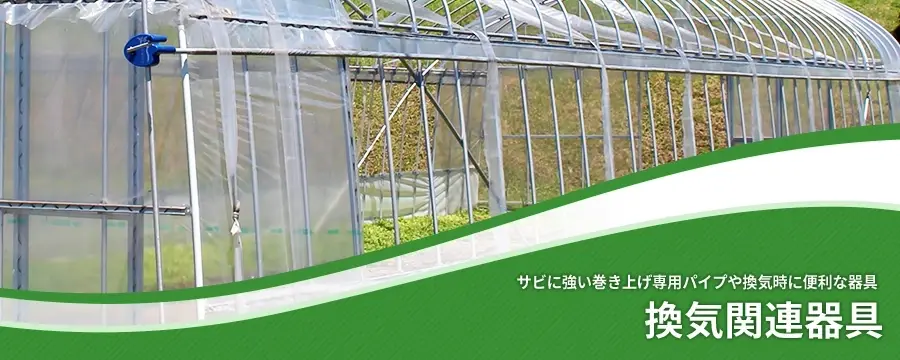

パイプハウスのサイド換気では、
被覆フィルムの下端などに巻上げパイプを取り付け、
巻上げ機を回してフィルムを巻き取る方法が広く使用されています。

巻上げ機には手動式のほか、
モーターを使用する電動式があります。

サイドだけでなく、
谷部、高所、妻面、内張りカーテンなどに使用できる製品もありますが、
使用できる位置は製品ごとに異なります。

フィルム固定・開閉補助部材

巻上げパイプへフィルムを固定するパッカー、
巻上げ機とパイプを接続するカップリング、
フィルムの開閉や保持を補助する部材なども使用されます。

巻上げ部は繰り返し動くため、
パイプ径やパッカーの適合、
フィルムの厚さ、
接続方法を確認して組み合わせます。

巻上げパイプには、
腐食を抑えるために表面処理や樹脂被覆を施した製品もあります。

自動巻上げ・制御機器

手動巻上げ装置を電動化したり、
温度センサーやタイマーからの信号によって
換気開口部を自動開閉したりする装置があります。

環境制御と組み合わせ、
ハウス内温度に応じて開度を変える製品もあります。

雨センサーに対応する製品もありますが、
すべての自動換気装置が雨や強風へ自動対応するわけではありません。

センサーの種類、停電時の動作、
手動操作の可否、開閉範囲を確認して選定します。

外気導入・排気を補助する機器

ハウス外の空気をダクトなどから取り入れる外気導入機器や、
自然風などを利用してハウス内の熱気を排出する機器もあります。

これらの効果は、
外気温、風速、風向、ハウス形状、
吸気口・排気口の位置などによって変わります。

外気を入れれば必ず十分に降温できるわけではありません。
外気温そのものが高い場合には、
換気だけではハウス内温度を十分に下げられないことがあります。

換気関連器具を選ぶときの注意点

「50m用」「100m用」だけで判断しない

巻上げ機には、
「50m用」「100m用」などと表示される製品があります。

この数字だけで使用可能なハウス長を判断するのは危険です。

巻上げ可能な距離は、
フィルムの開閉幅、巻上げパイプ径、
フィルムの厚さなどによって変わります。

同じ巻上げ機でも、
開閉幅が大きくなるほど使用可能な奥行きが短くなる場合があります。

メーカーが示す使用条件を確認して選定してください。

防虫ネットを張ると換気条件が変わる

換気開口部に防虫ネットを張る場合、
ネットによる通気抵抗が加わります。

細かな目合いに変更すると、
害虫の侵入抑制には有利になる場合がありますが、
同じ開口面積でも空気が通りにくくなることがあります。

開口面積だけを見て換気能力を判断してはいけません。

巻上げ部材は組み合わせで確認する

巻上げ機、巻上げパイプ、カップリング、
パッカーなどには適合条件があります。

パイプ径やフィルムの開閉幅が合わない状態で使用すると、
巻き上がりが不均一になったり、
操作荷重が大きくなったりする場合があります。

既設ハウスへ追加する場合は、
現在使用しているパイプ径、
フィルムの種類・厚さ、
開口幅、ハウス奥行きを確認してから選定します。

腐食環境も確認する

換気器具はハウス内外の湿気にさらされます。

沿岸部や、
農薬・肥料などによる腐食の影響を受けやすい環境では、
パイプや駆動部の材質、表面処理、防錆仕様も確認します。
