ビニールハウスの新設や補修では、部材の名称を覚えるだけでなく、各部材がどの荷重を受け、どの部材へ力を伝えるかを理解することが大切です。本記事では、一般的な単棟パイプハウスを中心に、骨組み・基礎・被覆材・換気設備の名称と役割、選定時の確認事項を図解に沿って解説します。

ビニールハウスの構造とは？骨組みの全体像

一般に「ビニールハウス」と呼ばれる施設は、骨格、地面へ固定する部分、外側を覆う被覆材、換気・出入りのための開口設備などで構成されます。なお、実際の被覆材には農業用塩化ビニルフィルムだけでなく、農POやフッ素樹脂フィルムなども使われます。

ハウスに必要な強度は全国一律ではありません。農林水産省の「園芸用ハウスを導入する際の手引き」では、地域の気象条件、施設の標準耐用年数、安全度などから必要な耐風速・耐積雪荷重を決め、メーカー等と仕様を検討する流れが示されています。

主な構成要素

形状による違い

園芸用ハウスには、丸屋根型、切妻型、屋根型、連棟型などがあります。丸屋根型は部材構成が比較的シンプルで、一般的な単棟パイプハウスに多い形状です。切妻型や屋根型は、軒高や開口部を確保しやすい一方、柱・梁・接合部を含めた設計が必要です。

曲面だから必ず風に強い、勾配屋根だから必ず雪に強いとは限りません。耐風・耐雪性能は、形状だけでなく、間口、軒高、棟高、奥行き、部材断面、フレーム間隔、基礎、補強、周辺地形などの組み合わせで決まります。

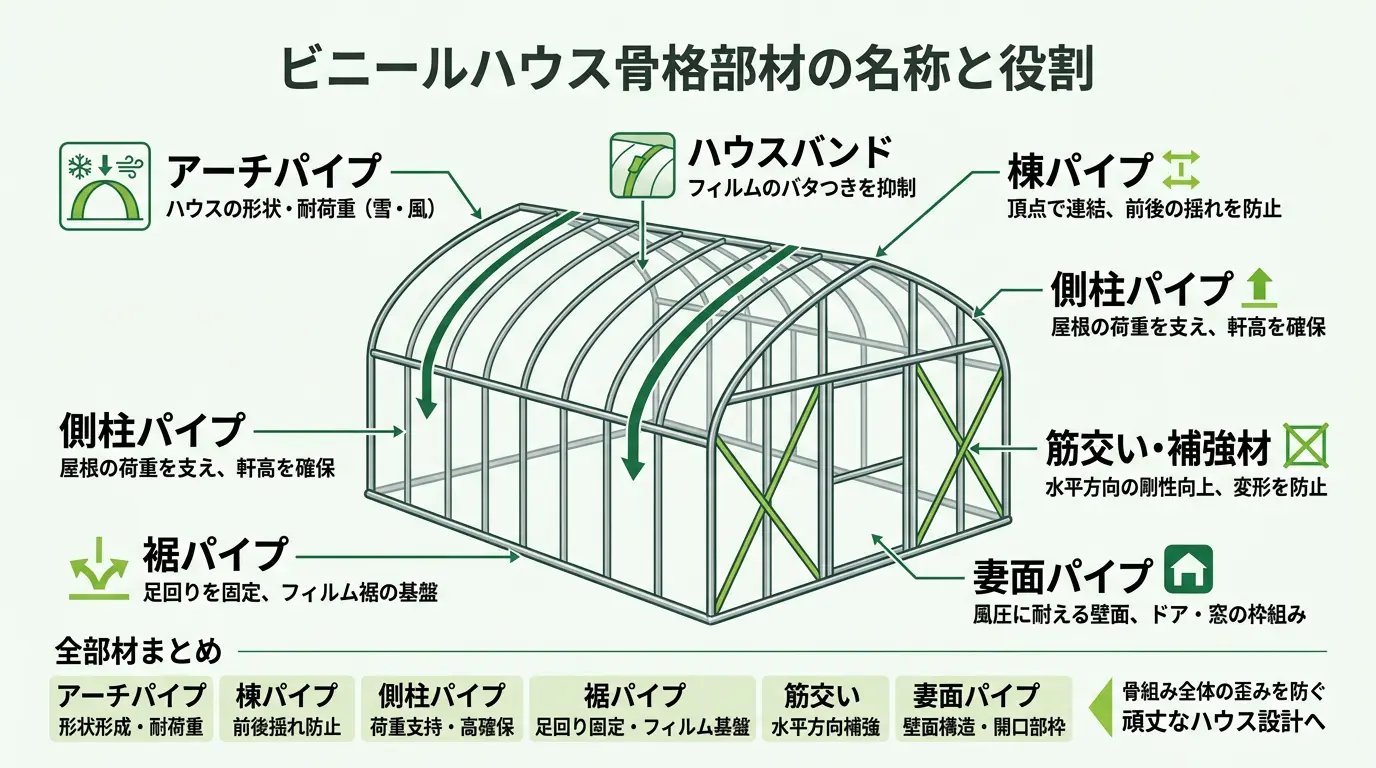

骨格部材の名称と役割を部位別に解説

部材名はメーカーや地域によって異なることがあります。発注時は名称だけで判断せず、図面上の位置、寸法、数量、接合金具まで照合してください。

アーチパイプ

アーチパイプは、一般的な丸屋根型の単棟パイプハウスで、屋根から側面の曲面をつくる主骨組みです。風や雪による力を受け、地面側の定着部へ伝えます。

選定では外径だけでなく、肉厚、鋼材の仕様、ハウスの間口、フレーム間隔（ピッチ）、接続方法を一体で確認します。パイプを太くする、肉厚を増す、フレーム間隔を狭くするといった変更は強度向上に寄与し得ますが、必要性能は仕様全体で評価する必要があります。

棟パイプ・肩パイプなどの桁行き方向の直管

棟パイプは屋根の頂部に沿って奥行き方向へ通す直管で、複数のアーチパイプを連結します。仕様によっては、肩部や側面にも桁行き方向の直管を設けます。これらはフレーム間隔を保ち、骨組みを一体化する役割を担います。

交差部は所定の金具で固定し、接続部の抜け、緩み、腐食がないか定期的に点検します。直管を追加するだけで、あらゆる方向の力に対して同じように強くなるわけではありません。

側柱

側柱は、ストレートな側壁を持つハウスや屋根型ハウスなどで、軒部を支える垂直部材です。軒高を決め、屋根からの力を基礎へ伝えます。必要な軒高は、作物の草丈、誘引設備、カーテン、暖房設備、農業機械の動線などを踏まえて決めます。

裾パイプ・根がらみパイプ

裾パイプは側面下部に沿って設ける直管で、被覆材の裾や巻き上げ設備の納まりに使われます。根がらみパイプは脚部を連結し、足元の変形を抑えるための部材です。製品によって名称や兼用の有無が異なります。

裾パイプだけで浮き上がりを防げるわけではありません。耐風上の定着は、基礎・アンカー・脚部接合・補強を含む仕様全体で確認します。

筋交い・方杖・タイバーなどの補強材

筋交いは、妻面や側面などに斜めに設置して、主に桁行き方向の変形を抑える部材です。方杖は柱と梁などの接合部を斜めに支え、タイバーは左右のアーチや柱をつないで変形を抑える補強に用いられます。

補強材は、種類によって効果を発揮する荷重方向が異なります。たとえば、妻面方向の倒れを抑える筋交いが、横風に対して同じ効果を発揮するとは限りません。過去の被害方向、立地、既存骨組みの状態を確認して配置します。

妻面パイプ

妻面パイプは、ハウスの前後にある妻面を構成する柱・横材・斜材などの総称です。出入り口、換気窓、換気扇などの枠にもなります。妻面は開口部が集中しやすく、扉やフィルムの隙間から強風が吹き込むと内圧が上昇するおそれがあるため、骨組みだけでなく扉・開口部の固定も重要です。

ハウスバンド・被覆材固定レール

ハウスバンドは骨格パイプではなく、被覆材の外側から掛けて、フィルムのばたつきや持ち上がりを抑える固定資材です。固定レールとスプリングは、フィルム端部を妻面や側面などへ保持するために使います。

バンドの材質、間隔、張力、固定位置は被覆材とハウスの仕様に合わせます。締め過ぎや、風で繰り返し擦れる状態はフィルムを傷めることがあるため、製品の施工説明書に従ってください。

主な部材の早見表

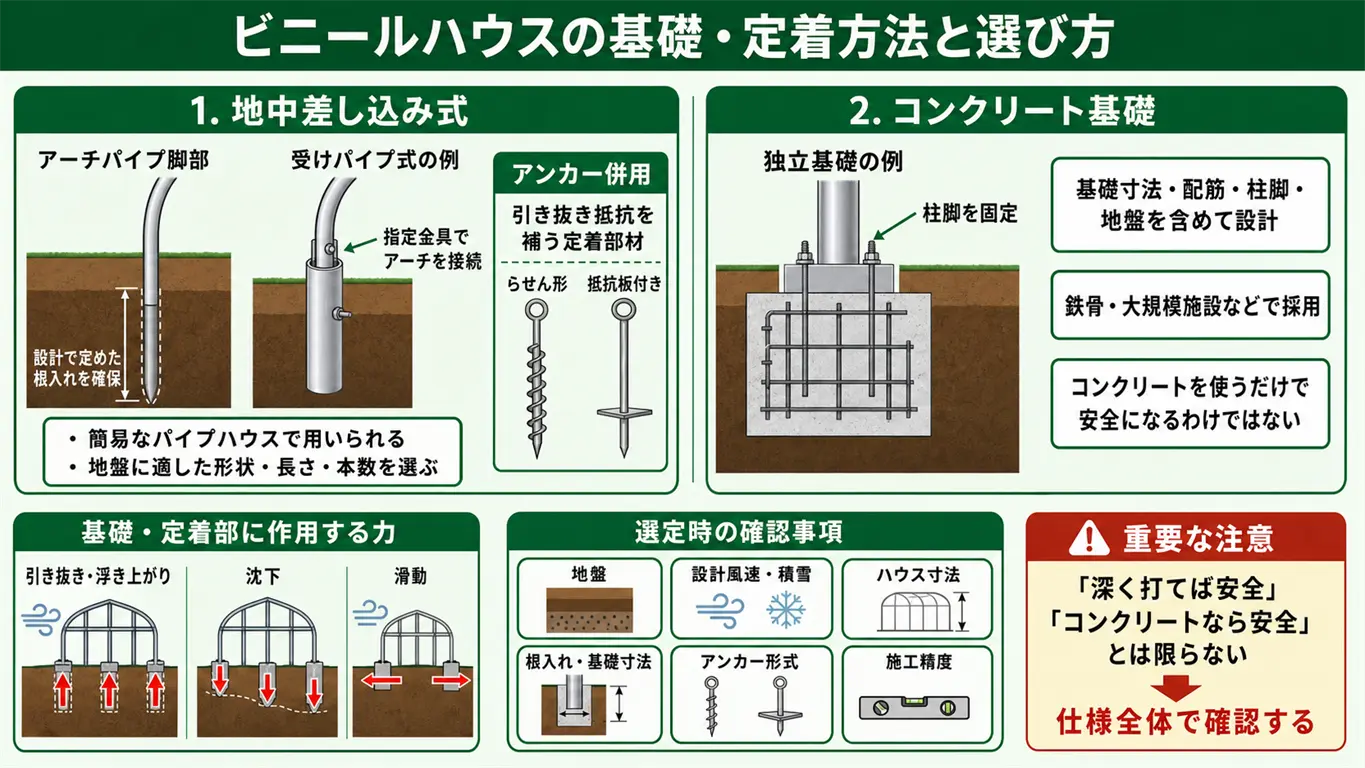

基礎・定着部材の種類と役割

基礎・定着部は、骨組みに作用する力を地盤へ伝える部分です。必要な性能は、地盤の硬軟、地下水位、根入れ、アンカー形状、施工精度、ハウスの規模などで変わります。

地中差し込み式

一般的な簡易パイプハウスでは、アーチパイプの脚部を地中へ差し込む方式があります。キットによっては、先に地中へ打ち込んだ受けパイプへアーチパイプを接続します。必要な根入れや接続方法は製品ごとに異なるため、施工説明書に従います。

アンカー

アンカーは、主として引き抜きや浮き上がりに抵抗するための定着部材です。らせん形、抵抗板付きなど複数の方式があります。地盤が軟らかいほど深くすれば必ず安全になるわけではなく、土質に適した形状・長さ・本数・配置を選ぶ必要があります。

独立基礎・布基礎などのコンクリート基礎

鉄骨ハウスや比較的大規模な施設では、独立基礎や布基礎などを用いて柱を固定することがあります。コンクリートを使えば自動的に安全になるわけではなく、基礎寸法、配筋、柱脚、地盤支持力、引き抜き力を含めた設計が必要です。

基礎形式の比較

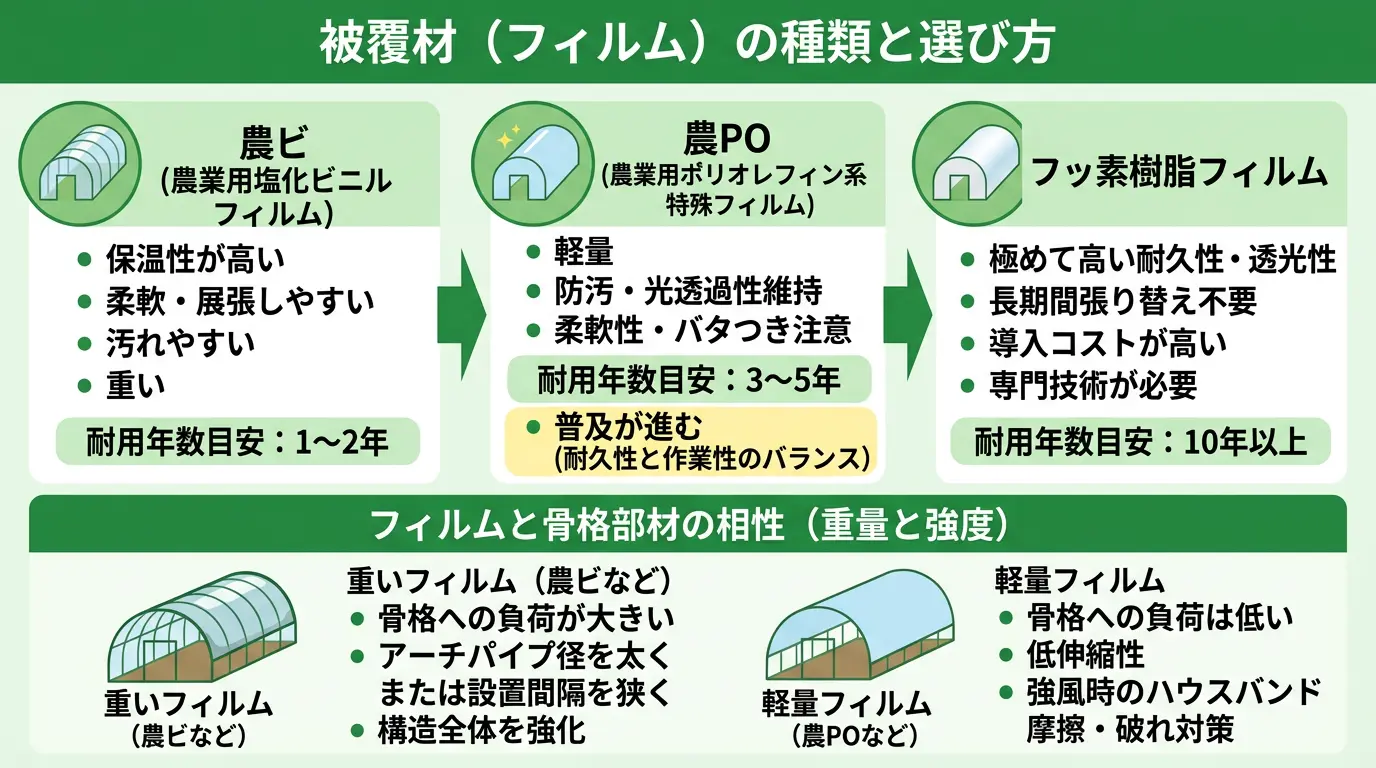

被覆材（フィルム）の種類と選び方

被覆材は、採光、保温、防滴、防霧、遮熱など、製品ごとに機能が異なります。栽培品目、作型、張り替え頻度、地域の気象、農薬・硫黄くん煙剤等の使用条件、固定方法を確認して選びます。

主な被覆材の特徴

上表の期間は保証年数ではありません。厚さ、紫外線、風による擦れ、薬剤、施工状態、周辺環境によって劣化速度は変わります。農POとフッ素樹脂フィルムの期間は、農林水産省の「大規模園芸用プラスチックフィルムハウス設置事例集」の用語説明を参照しています。農ビについても、メーカーが示す期待耐用年数と使用条件を確認してください。

被覆材と骨組みの相性

被覆材を選ぶときは、既存または導入予定の骨組みが、フィルムの展張・固定方法に対応しているかを確認します。具体的には、固定レール、スプリング、ハウスバンド、巻き上げパイプ、端部処理、張力の指定などです。

骨組みの強度は、フィルムの重量だけで決めません。地域の設計風速・積雪荷重、ハウスの寸法、フレーム間隔、基礎、補強、カーテンや栽培装置などの付帯荷重を含めて検討します。積雪地では、雪が被覆面に付着・堆積した場合の荷重と、融雪・除雪計画も重要です。

使用済み被覆材は、地域の回収・処理ルールに従います。農林水産省のプラスチック資源循環（農業生産）も確認してください。

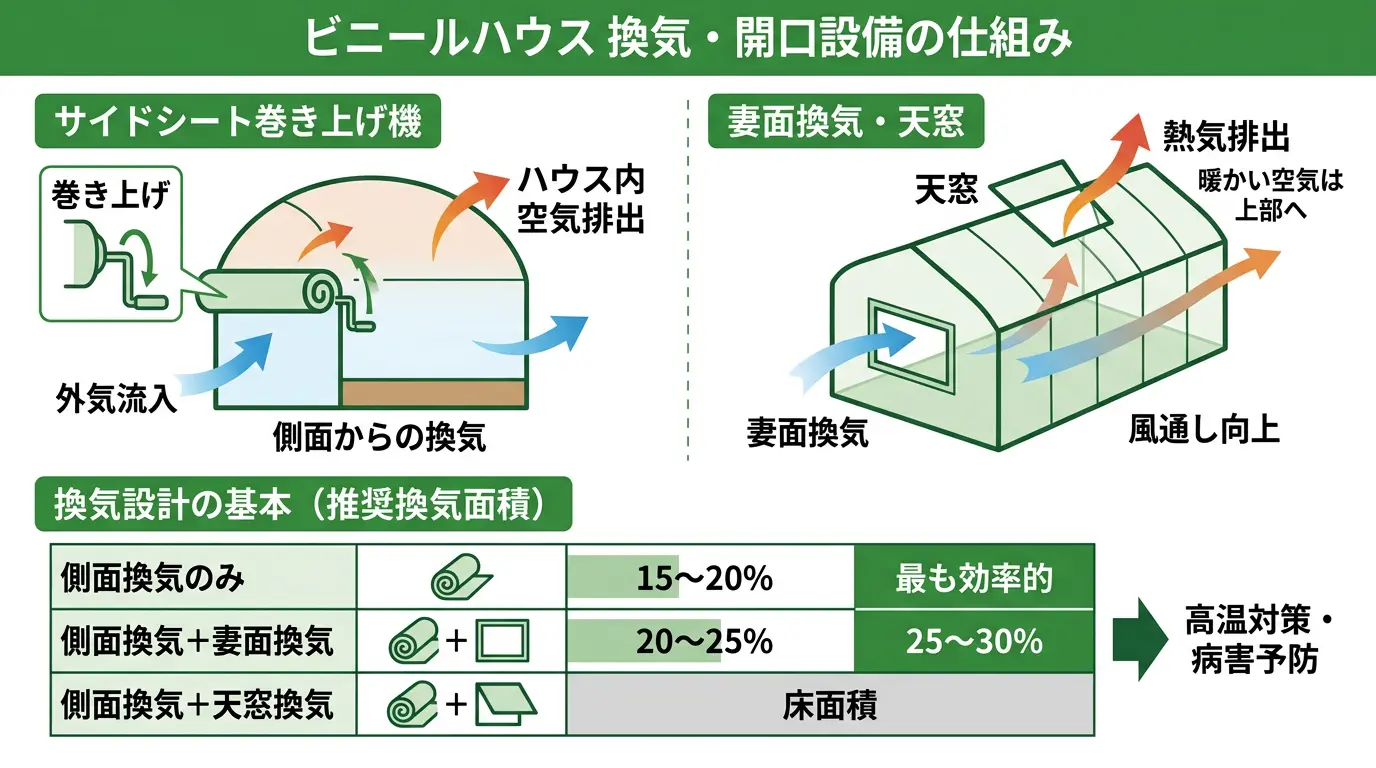

換気・開口設備の仕組み

換気設備は、ハウス内の温度・湿度・二酸化炭素濃度・気流を調整するために設けます。自然換気の量は、開口面積だけでなく、外風、内外温度差、開口部の高さと配置、防虫ネットの通気抵抗、作物群落、ハウスの奥行きなどに左右されます。

サイドシート巻き上げ

側面フィルムを巻き上げパイプへ巻き取り、側窓を開閉する方式です。手動式と電動式があり、開口高さを調整できます。側窓だけでは、無風時や奥行きの長いハウス、背の高い作物がある場合に上部の熱気が抜けにくいことがあります。

妻面換気・天窓・肩換気

妻面換気はハウス前後に開口を設ける方式です。天窓や肩換気は、上部にたまった暖かい空気を排出するのに有効です。自然換気では、低い位置の給気開口と高い位置の排気開口を組み合わせ、高低差を確保すると温度差による換気を利用しやすくなります。

換気扇による強制換気

自然換気だけでは必要な換気量を確保しにくい場合は、換気扇と給気口を組み合わせます。換気扇の能力は、床面積だけでなく、ハウス容積、必要換気量、吸気抵抗、機器の静圧特性などから選定します。停電時の対応や、台風前の開口部管理も決めておきます。

換気面積は一律の比率で決めない

自然換気用の開口面積について、床面積の15〜25％を一つの参考とする技術資料があります。ただし、これは側面換気のみ、妻面換気併用、天窓併用といった方式ごとに「15％、20％、25％」と機械的に割り当てる基準ではありません。

開口面積が同じでも、天窓と側窓の位置関係、外風、ハウス形状、防虫ネットなどで換気性能は変わります。茨城県農業総合センターも、自然換気は開口面積が大きいほど、また天窓と側窓の垂直距離が長いほど効率が高まると説明しています。詳しくは「施設野菜のハウス内高温対策技術」を参照してください。

骨組み・基礎・被覆材を選ぶ順序

部材を一つずつ先に選ぶのではなく、次の順序で仕様全体を決めると整理しやすくなります。

1. 栽培条件を決める：品目、作型、栽培方式、必要な間口・軒高・奥行き、作業動線、付帯設備を整理します。
2. 地域の設計条件を確認する：風速、積雪深・雪質、周辺地形、地盤、浸水・排水条件を確認します。
3. 必要な耐風・耐雪性能を決める：想定する使用期間、損壊リスク、導入費、保険を含めて安全度を検討します。
4. 骨組みと基礎を決める：部材断面、フレーム間隔、接合部、補強、基礎・アンカーを一体で決めます。
5. 被覆材と換気設備を合わせる：栽培環境、固定方法、期待展張期間、開口・換気能力を確認します。
6. 図面と仕様書で確認する：耐風速・耐積雪荷重の表示条件、部材数量、施工方法、保証・点検条件を確認します。

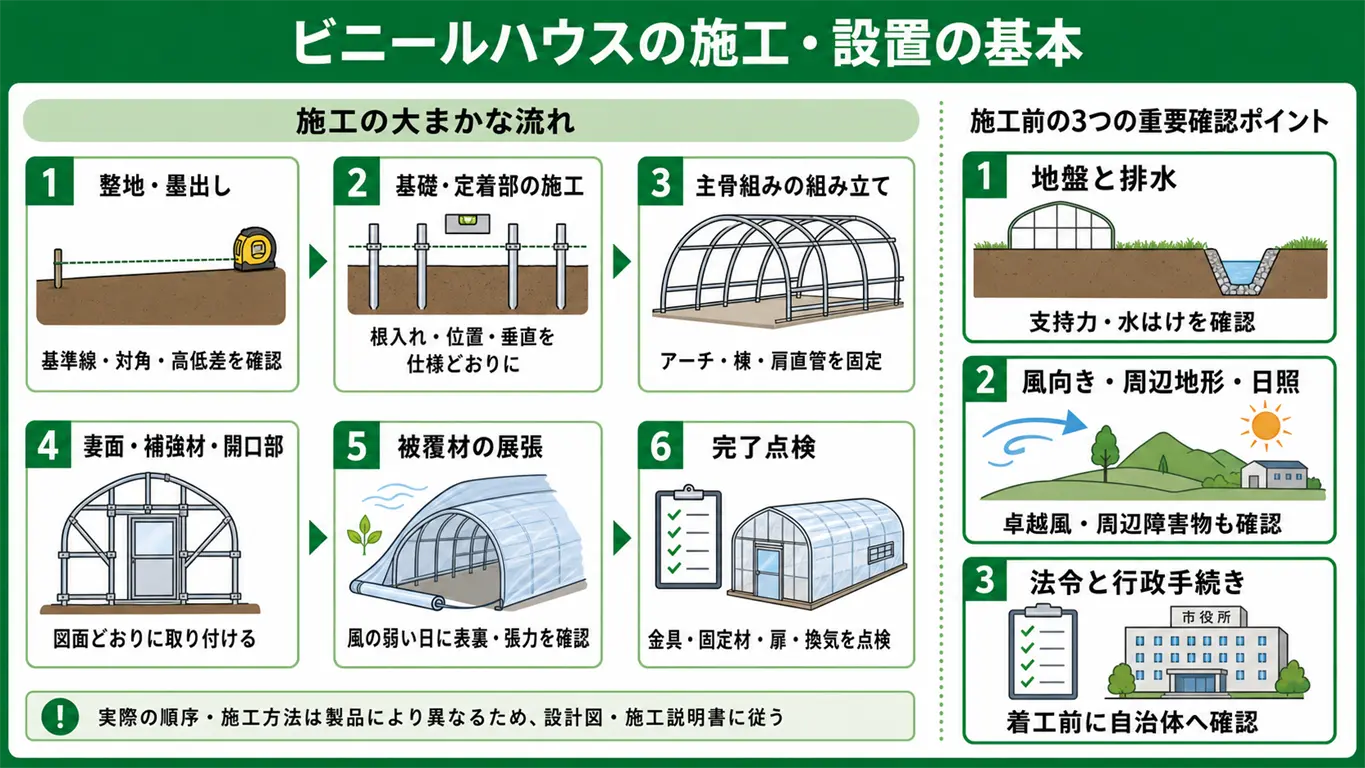

施工・設置の基本ステップと注意点

以下は一般的な流れです。実際の順序と施工方法は、ハウスの形式、基礎、製品によって異なります。必ず設計図・施工説明書に従い、必要に応じて専門業者へ依頼してください。

施工前に確認したい3つのポイント

1. 地盤と排水

軟弱地盤や盛土、局所的に土質が変わる場所では、脚部や基礎の支持・引き抜き抵抗に差が生じることがあります。必要に応じて地盤調査や引き抜き抵抗の確認を行います。雨水が施設周辺や内部に滞留しないよう、敷地勾配、排水溝、谷樋・縦樋の排水先も計画してください。

2. 風向き・周辺地形・日照

「強風方向へ必ず妻面を向ける」といった全国共通の単純なルールはありません。妻面から風を受けた場合は桁行き方向への倒れ、側面から受けた場合はアーチの変形や浮き上がりなど、風向きによって被害形態が変わります。

卓越風、台風時の強風方向、斜面、樹木、建物、隣接ハウスによる風の加速・乱れ、換気計画、日照を総合して向きを決め、想定される風向きに応じて妻面・側面・基礎を補強します。

3. 法令と行政手続き

農業用ビニールハウスの建築基準法上の扱いは、用途、被覆材を容易に取り外せるか、基礎・構造、恒久性などを踏まえ、特定行政庁が判断します。農作物の栽培専用で、容易に取り外せるフィルムを用いる施設を建築物として扱わない運用例がある一方、販売・観賞など不特定多数の人が利用する施設や、仕様によっては建築物として扱われる場合があります。

農林水産省の設置事例集も、建築物への該当・非該当は特定行政庁が判断し、事例は全国一律の解釈を示すものではないと明記しています。発注・着工前に、設置地を所管する自治体の建築指導担当と農政担当へ確認してください。農地法、農振法、都市計画法、消防関係など別の手続きが関係する場合もあります。

設置後の点検と災害への備え

ハウスは設置時の強度だけでなく、日常の保守管理によって状態が変わります。定期的に、脚部や基礎の浮き・沈下、パイプの腐食・変形、金具の緩み、筋交いの外れ、フィルムの破れ・たるみ、扉・換気窓の固定、排水溝の詰まりを点検してください。

台風や大雪が予想される場合は、農林水産省の農業用ハウスの予防減災情報や地域の防災マニュアルを参照し、早めに点検・補強します。暴風時や倒壊のおそれがある状況では、施設に近づかず、人命を優先してください。被覆材を切断・除去する対応は、補償に影響することがあるため、事前に農業共済組合や保険会社へ確認します。

まとめ

ビニールハウスは、アーチパイプや柱・梁などの主骨組み、棟・肩の直管、筋交い・タイバーなどの補強材、基礎・アンカー、被覆材、換気設備から成り立ちます。それぞれの部材は単独で機能するのではなく、接合部を介して力を伝え、施設全体として耐風・耐雪性能を発揮します。

選定で最も重要なのは、部材の太さや価格だけを比べるのではなく、栽培条件、地域の風・雪、地盤、ハウス寸法、付帯設備、維持管理を整理し、必要な性能を満たす仕様全体を選ぶことです。新設・建て替え・大規模な補強では、ハウスメーカーや施工業者と耐風速・耐積雪荷重の条件を確認し、着工前に自治体へ法令上の扱いを相談してください。

参考資料

• 農林水産省「園芸用ハウスを導入する際の手引き」
• 農林水産省「農業用ハウスの予防減災情報」
• 農林水産省「施設園芸の台風、大雪等被害防止と早期復旧対策」
• 農林水産省「大規模園芸用プラスチックフィルムハウス設置事例集」
• 茨城県農業総合センター「施設野菜のハウス内高温対策技術」
• 日本農業気象学会「温室の暖冷房と換気（米国の設計資料例）」
